Tableau fusible Clio 3 : pourquoi un mauvais ampérage peut aggraver la panne

15 octobre 2026 Valérie Vincent 7 min de lecture

Publié par : Valérie Vincent — Rédactrice spécialisée en entretien & réparation

Pour trouver le bon fusible sur une Renault Clio 3, commencez par identifier la zone concernée : habitacle, compartiment moteur ou alimentation de la batterie. Le schéma inscrit sur la trappe et la notice du véhicule restent les références à consulter, car l’affectation varie selon la phase, la motorisation et les équipements. Un même numéro ne doit jamais être interprété sans vérifier son emplacement et son calibre.

Table des matières

Repérer la bonne boîte à fusibles avant de chercher un numéro

Une Clio 3 peut comporter deux à trois ensembles de protection électrique. Ils n’ont pas le même rôle. Chercher le fusible de l’allume-cigare dans le compartiment moteur, par exemple, fait perdre du temps et peut conduire à retirer le mauvais élément.

Zone	Emplacement habituel	Circuits principalement concernés
Boîte habitacle	Sous le volant, côté conducteur, derrière une trappe	Équipements de confort, éclairage intérieur, prise de courant, vitres et verrouillage
UPC	Dans le compartiment moteur, près de la batterie	Alimentation moteur, ventilateur, éclairage, essuie-glaces, relais et calculateurs
Maxi-fusibles	Sur ou près de la cosse positive de la batterie	Distribution de forte puissance, direction assistée et alimentation générale

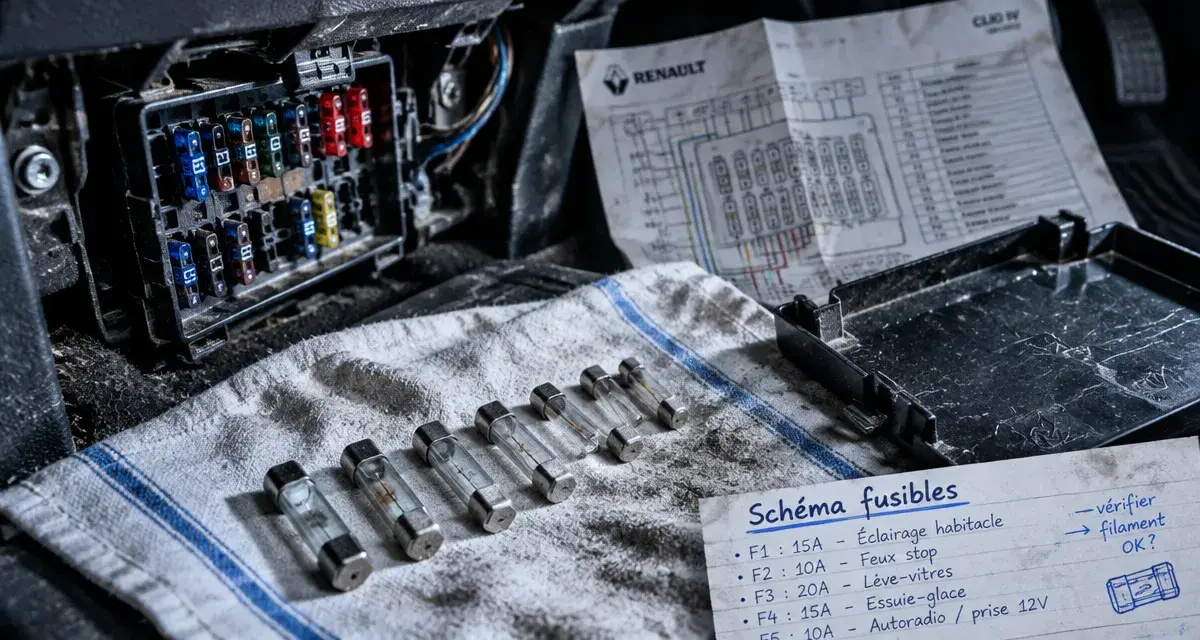

La boîte habitacle : le premier contrôle pour les pannes de confort

La boîte située sous le volant regroupe souvent les fusibles à vérifier lorsqu’une vitre électrique, le verrouillage centralisé, l’éclairage de l’habitacle ou la prise 12 V ne fonctionne plus. Retirez la trappe sans forcer, puis cherchez le schéma imprimé au dos. Il associe normalement une position à une fonction ou à un pictogramme.

Les repères F1 à F25 peuvent apparaître sur différents schémas, mais leur affectation n’est pas universelle. La présence d’un numéro identique ne suffit donc pas à confirmer le circuit protégé. Comparez toujours le dessin de la trappe avec la configuration de votre Clio 3.

UPC et maxi-fusibles : ne pas confondre protection et relais

L’UPC, ou Unité de Protection et de Commutation, se trouve dans le compartiment moteur. Elle regroupe des fusibles, mais aussi des relais qui commandent certains équipements. Un fusible visuellement intact ne permet donc pas d’écarter un défaut de relais, de connecteur ou de faisceau.

Les maxi-fusibles montés près de la batterie protègent des circuits de puissance. Ils ne se remplacent pas comme un petit fusible de la boîte habitacle et demandent davantage de précautions. Une intervention sur cette zone doit se faire contact coupé, avec la clé retirée et, lorsque c’est nécessaire, la borne négative débranchée.

Tableau fusible Clio 3 : retrouver rapidement le circuit en cause

Le réflexe le plus sûr consiste à partir du symptôme, puis à confirmer la position sur le schéma de votre véhicule. Parmi les affectations fréquemment relevées, le fusible F9 de 15 A correspond à l’allume-cigare ou à la prise de courant sur plusieurs configurations de Clio 3. Cette indication doit toutefois être validée sur la trappe ou dans la documentation du véhicule avant tout remplacement.

Panne constatée	Zone à vérifier d’abord	Éléments à contrôler
Allume-cigare ou prise 12 V inactive	Boîte habitacle	F9 15 A selon plusieurs configurations, état de la prise et objet coincé dans son logement
Vitres électriques ou fermeture centralisée	Boîte habitacle	Fusible indiqué par le schéma, commandes de porte et connecteurs
Essuie-glaces défaillants	UPC du compartiment moteur	Fusible, relais, moteur d’essuie-glace et connectique
Feux absents	Habitacle ou UPC selon le circuit	Fusible concerné, ampoule, relais et masse
Absence de démarrage ou défaut de puissance	UPC et batterie	Maxi-fusibles, relais, bornes de batterie et alimentation moteur

Un tableau de fusibles permet de suivre le trajet entre une commande, une protection, un relais et l’équipement final. Si plusieurs fonctions proches tombent en panne ensemble, ne vous limitez pas au fusible de l’appareil visible. Recherchez un point commun, comme une alimentation partagée, un connecteur humide ou une masse oxydée.

Cette méthode évite de remplacer plusieurs fusibles au hasard. Elle aide aussi à distinguer un fusible réellement en cause d’un défaut situé plus loin dans le circuit, par exemple au niveau d’un relais ou du faisceau électrique.

Phase 1, phase 2 et équipements : pourquoi les schémas ne sont pas toujours identiques

La Clio III a connu une phase 1 de 2005 à 2009, puis une phase 2 à partir de 2009. Entre ces versions, les boîtes, les emplacements libres et l’affectation de certaines positions peuvent évoluer. Les différences ne dépendent pas seulement de l’année.

La motorisation essence ou diesel, la climatisation, le système d’entrée sans clé, la boîte robotisée et le niveau de finition peuvent également modifier l’équipement électrique. Un schéma trouvé en ligne peut donc correspondre à une autre configuration, même si le modèle et l’année semblent proches.

Les trois vérifications qui évitent une erreur d’affectation

Comparez l’année et la phase de votre véhicule avec le schéma consulté.
Contrôlez le pictogramme ou la légende de la trappe, qui prévaut sur un tableau générique trouvé en ligne.
Vérifiez la référence et le numéro VIN si vous devez remplacer une boîte à fusibles, une UPC ou un porte-fusibles.

Les positions peuvent être numérotées de manière semblable tout en protégeant un équipement différent. Cette prudence concerne particulièrement les circuits moteur et les fusibles principaux. Certains schémas indiquent par exemple des maxi-fusibles de 350 A, 70 A ou 60 A. Ces valeurs concernent l’alimentation générale et ne doivent jamais être transposées à un autre véhicule sans validation précise.

Contrôler et remplacer un fusible sans créer une nouvelle panne

Coupez le contact, retirez la clé et désactivez tous les consommateurs électriques avant d’intervenir. Pour une opération dans le compartiment moteur ou près de la batterie, débrancher la borne négative est recommandé. Utilisez la pince extractrice si elle est présente dans la boîte : elle évite de tordre les pattes du fusible ou d’endommager son logement.

Reconnaître un fusible grillé et choisir le bon calibre

Un fusible en bon état présente un filament métallique continu à travers son plastique transparent. Si le filament est coupé, noirci ou fondu, le fusible est probablement grillé. En cas de doute, un contrôle de continuité au multimètre est plus fiable qu’un simple examen visuel.

Remplacez-le exclusivement par un modèle de même ampérage et de même format. La couleur aide à repérer le calibre, mais elle ne remplace pas l’inscription en ampères ni la vérification du schéma.

Installer un fusible plus puissant peut empêcher la coupure de sécurité lors d’une surcharge et exposer le faisceau à une surchauffe, voire à un risque d’incendie. Un fusible moins puissant, à l’inverse, peut griller alors que le circuit fonctionne normalement. Après le remplacement, testez l’équipement concerné et surveillez son fonctionnement.

Si le fusible grille à nouveau : arrêter les remplacements successifs

Un fusible qui saute immédiatement après son remplacement signale généralement un défaut à rechercher. Les causes possibles comprennent un court-circuit dans le câblage, une prise de courant endommagée, un accessoire ajouté en surcharge, un moteur électrique fatigué, un connecteur corrodé ou une infiltration d’eau dans l’UPC.

Débranchez les accessoires installés sur la prise 12 V ou l’allume-cigare.
Inspectez les câbles accessibles, en particulier autour des charnières du coffre et des passages de porte.
Recherchez des traces d’humidité, de vert-de-gris ou d’échauffement sur les connecteurs.
Contrôlez le relais associé lorsque le fusible est intact mais que l’équipement reste inactif.
Faites diagnostiquer le circuit si la panne concerne l’UPC, un maxi-fusible ou un équipement moteur.

Un fusible automobile coûte généralement peu cher, environ 0,20 à 1 euro, mais une répétition de la panne ne doit pas être banalisée. Le fusible protège le circuit : le remplacer rétablit parfois le fonctionnement, sans supprimer la cause électrique. Si le nouveau fusible grille encore, cessez les remplacements et faites contrôler le câblage, les relais et l’équipement concerné.
